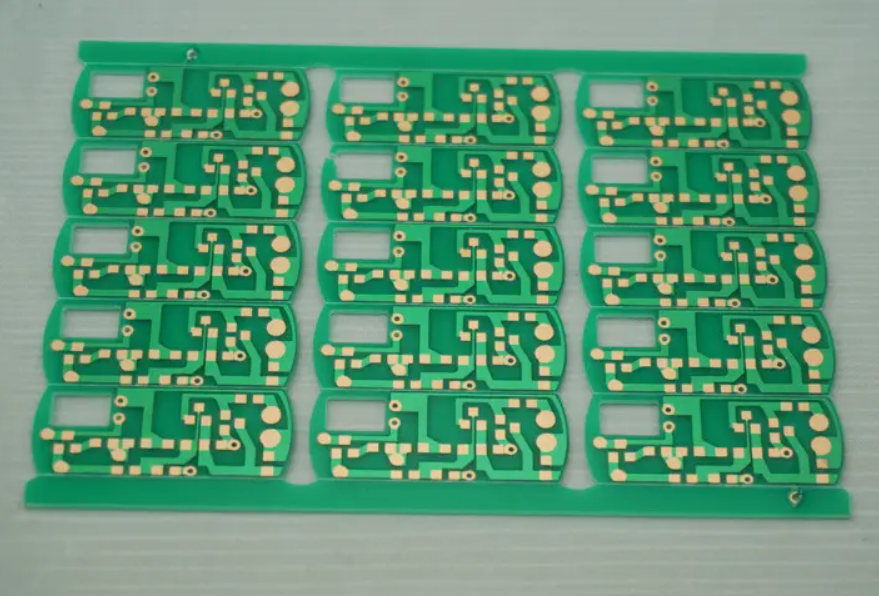

单面PCB基板
单面板位于厚度为0.2-5mm的绝缘基板上，只有一个表面覆盖有铜箔，并通过印刷和蚀刻在基板上形成印刷电路。单面板制造简单，易于组装。它适用于电路要求较低的电子产品，如收音机、电视等。它不适用于需要高组装密度或复杂电路的场合。

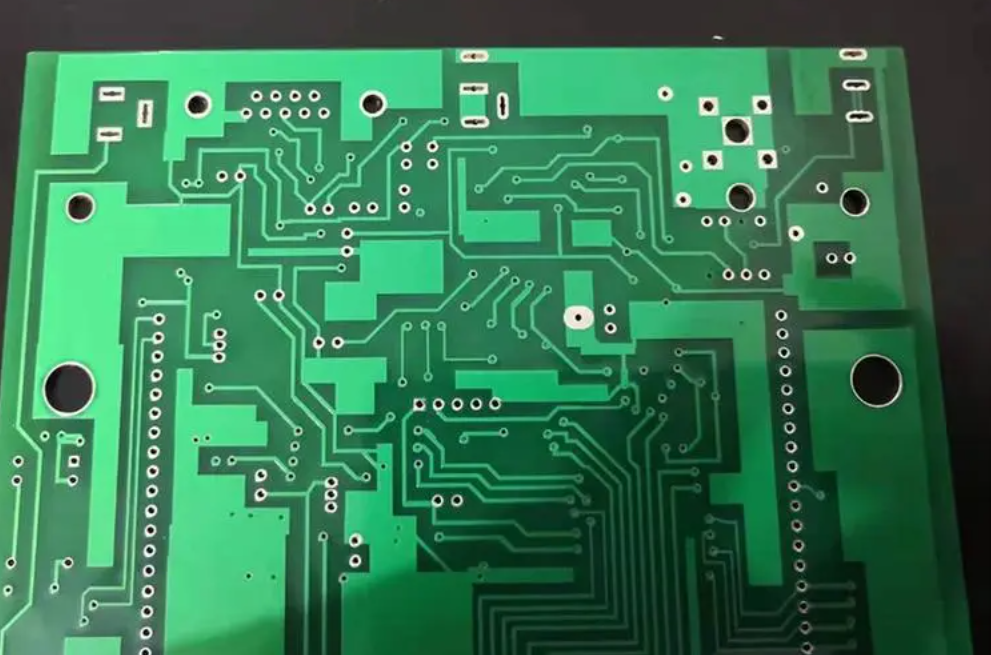

双面PCB基板
双面板是在厚度为0.2-5mm的绝缘基板两侧都印刷电路。它适用于有一定要求的电子产品，如电子计算机、电子仪器和仪表。由于双面印刷电路的布线密度高于单面印刷电路的配线密度，因此可以减小器件的体积。

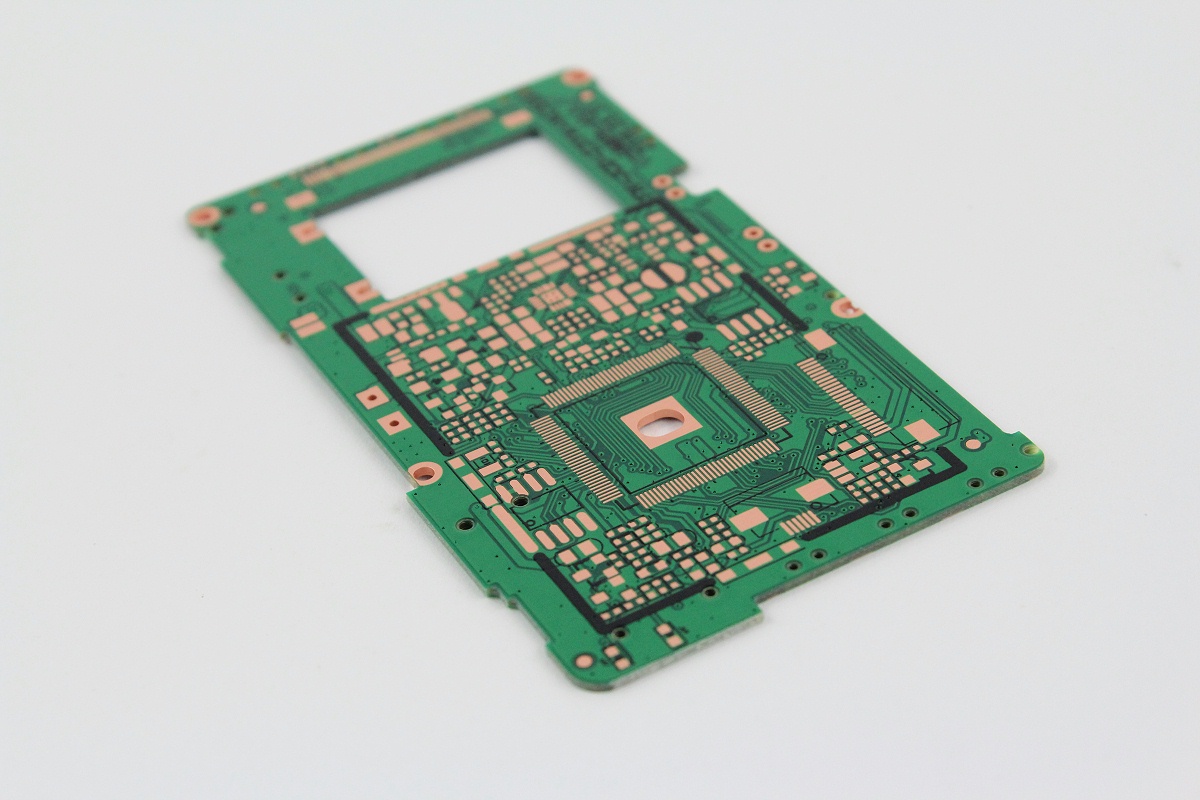

多层PCB板
在绝缘基板上印刷有3层以上印刷电路的印刷面板称为多层面板。它是几个薄的单板或双板的组合，厚度通常为1.2-2.5mm。为了引出夹在绝缘基板之间的电路，多层板上安装组件的孔需要金属化，即金属层被施加到小孔的内表面以将它们与夹在绝缘基板之间的印刷电路连接。
